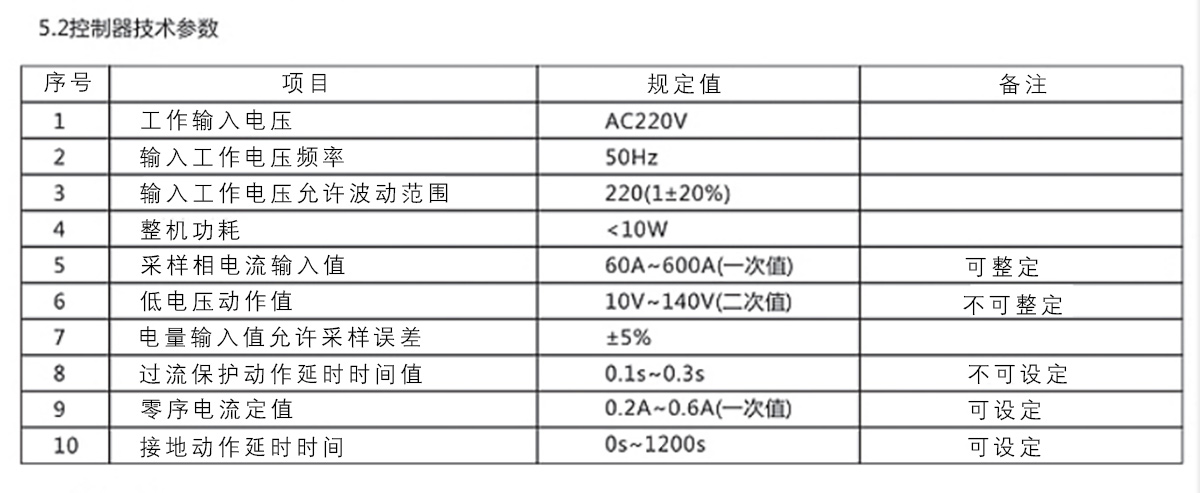

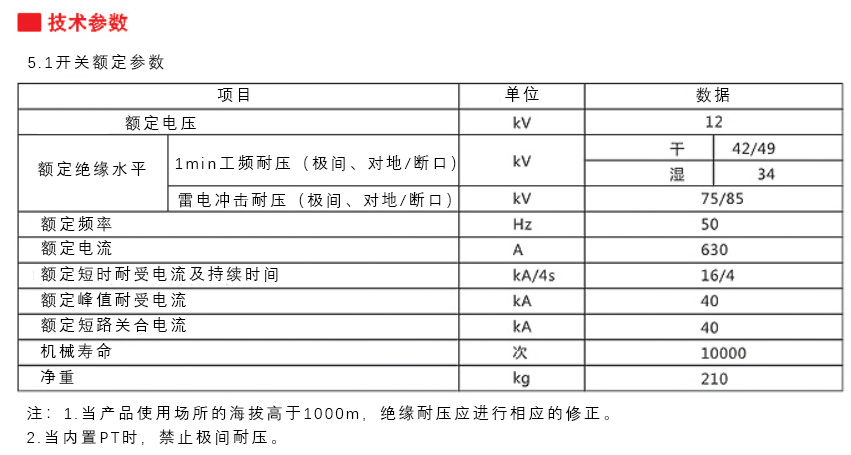

5.3电流互感器

内置1只穿芯式零离CT，变比为20、1，0.2A~6A区段就保持线性关系，额定负载下的变比误差应小于3%，一次侧零序电流为400A时，二次输出电流有效值不小于6A.为提高机械强度，将CT本体用环氧树脂浇铸为一体。

内置2只（A、C相）单相CT供相电流保护使用，变比为600/1.

5.4电压互感器

变比为10000V/220V，容量50VA，局部放电小于10pC，控制装置的操作电源及低电压元件均由PT二次提供。

使用环境条件

周围空气温度上限不超过40℃，上限不超过-45℃；

风速不大于35m/s；

海拔不高于1000m，地震烈度不超过8度，高海拔地工请与生产厂家联系；

环境湿度：月平均相对温度不大于90%；日平均相对湿度不大于95%；？覆冰厚度不超过10MM；

安装场所应为无易然、晚爆、化学腐蚀及经常性剧烈振动的场所；

中性点接地方式：中性不接地、中性点经消弧线圈接地、中性点经小电阴接地。

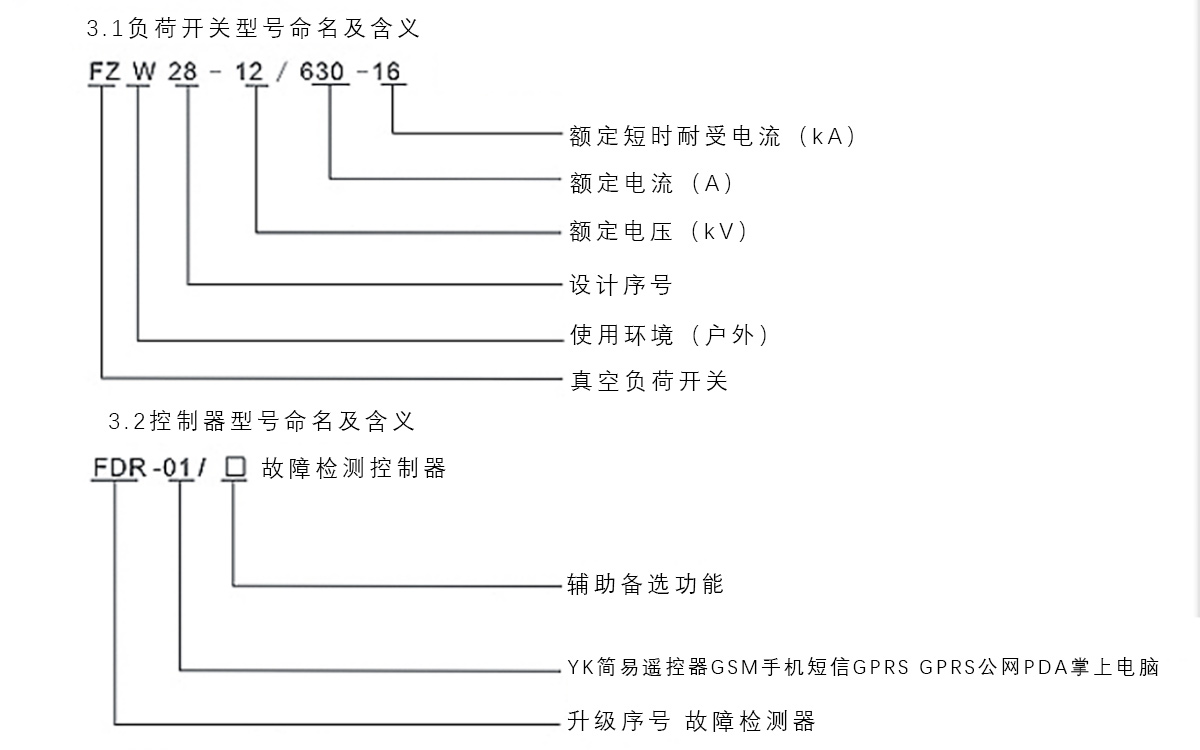

型号命名及其含义

基本结构

分界开关由引进东芝技术的VSP5-12真空负荷开关、故障检测控制器两大部分组成。通过航空插座及户外密封控制电缆进行电气连接。

采用真空灭弧，SF6气体绝缘，内置主回路隔离刀与灭弧室串联，绝缘性能高。

改进型的电磁机构，可以进行由运、手动合分。开关上方设置压力释放区域，设有“翻牌”指示。

内置零序和短路保护电汉互感器；内置（或外置）电压互感器，提供操作电源。

整套结构为兔维护设备。

概述

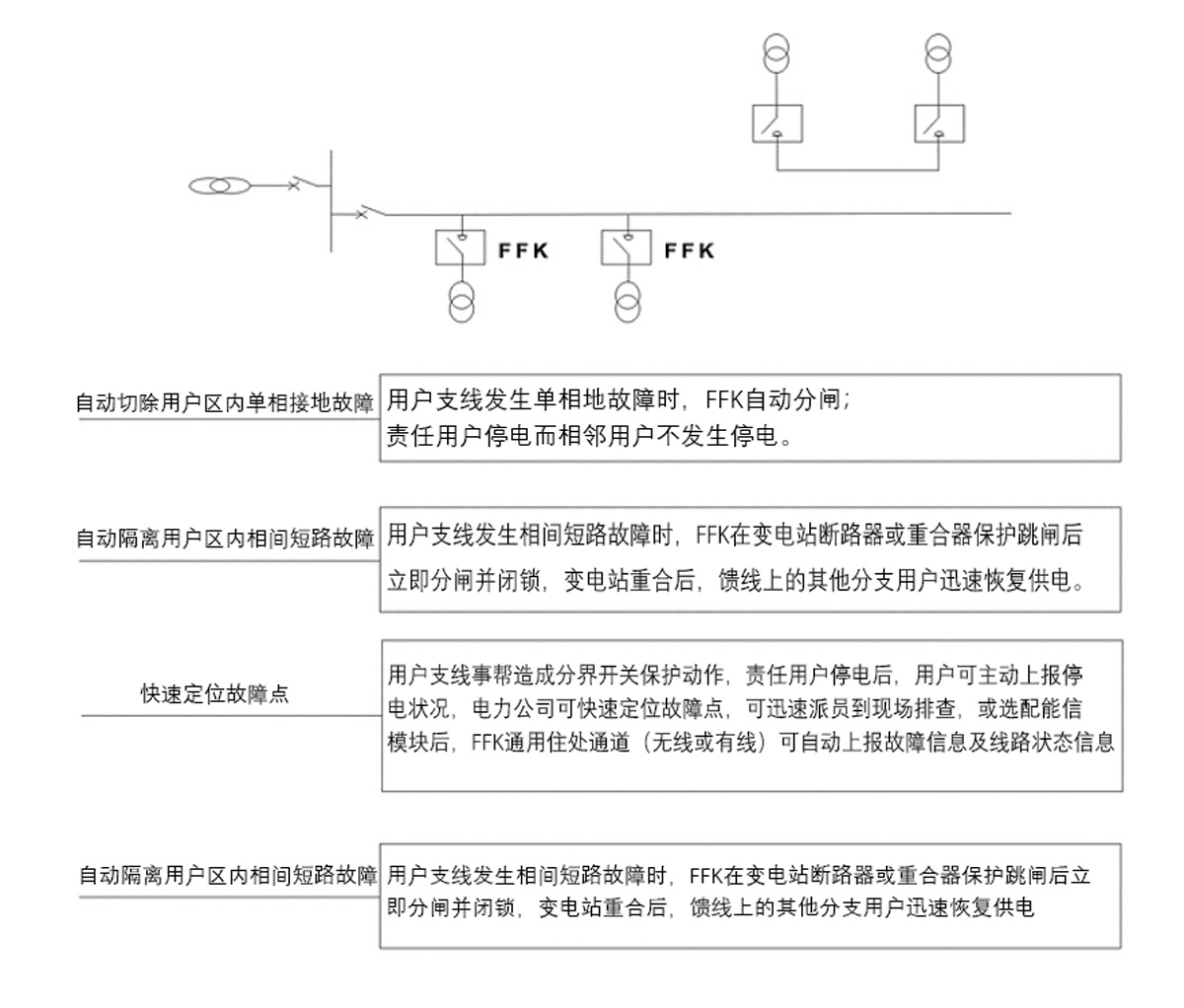

FZW28-12型户外分界真空负荷开关（简称FFK）使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12型免费护负荷开关，采用真空灭弧、SF6气体作绝缘介质。

本产品符合下列标准：

GB3804-2004   3.6kV-40.5kV高压交流负荷开关GB/T11022  高压开关设备和控制设备标准的共用技术要求本说明书描述了户外分界真空负荷开关具备故障检测、保护、控制及通讯功能，安装于10kV线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。适用于10kV配电线路用户进线的T接或用户未端，也可用于符合要求的其它分支线连接处。
