产品概述

ZW32-12/M型智能高压永磁真空断路器为三相交流50Hz，额定电压为12kV的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于城市和农村电网中作保护和控制之用，更适用于频繁操作的场所。本断路器采用永磁机构进行操作，由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，共机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

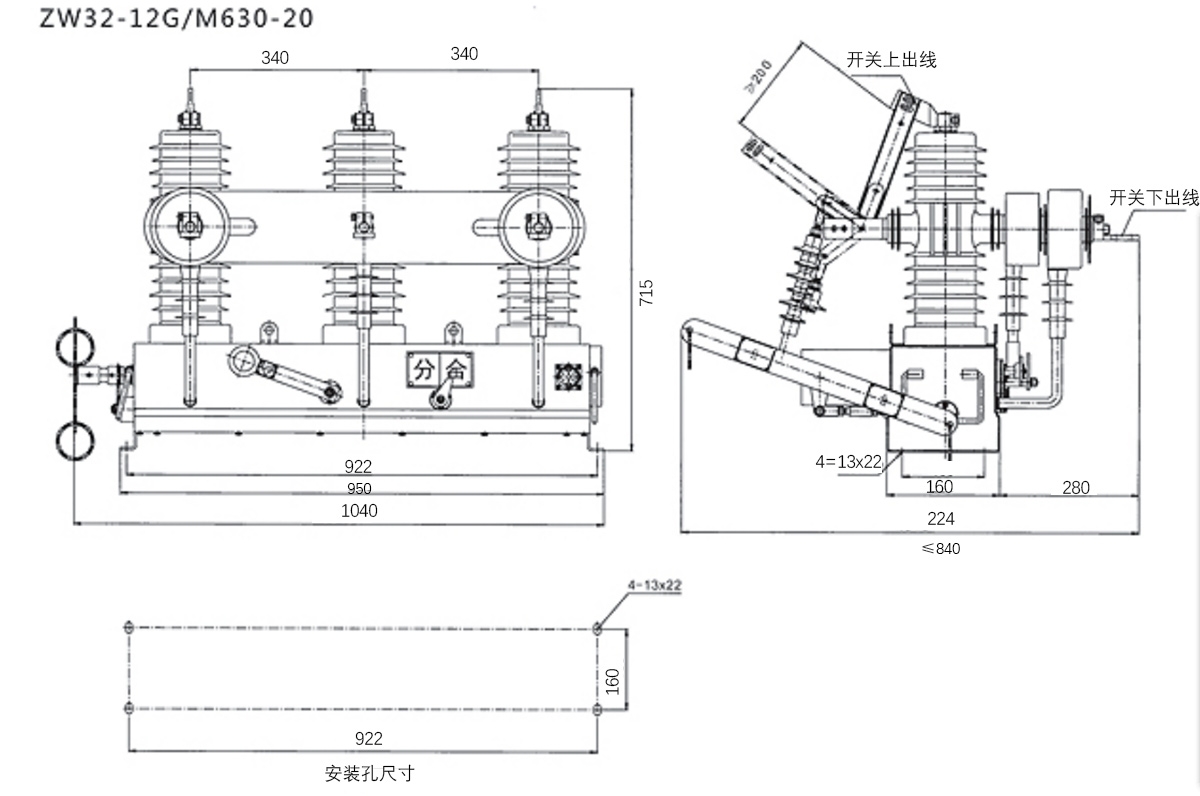

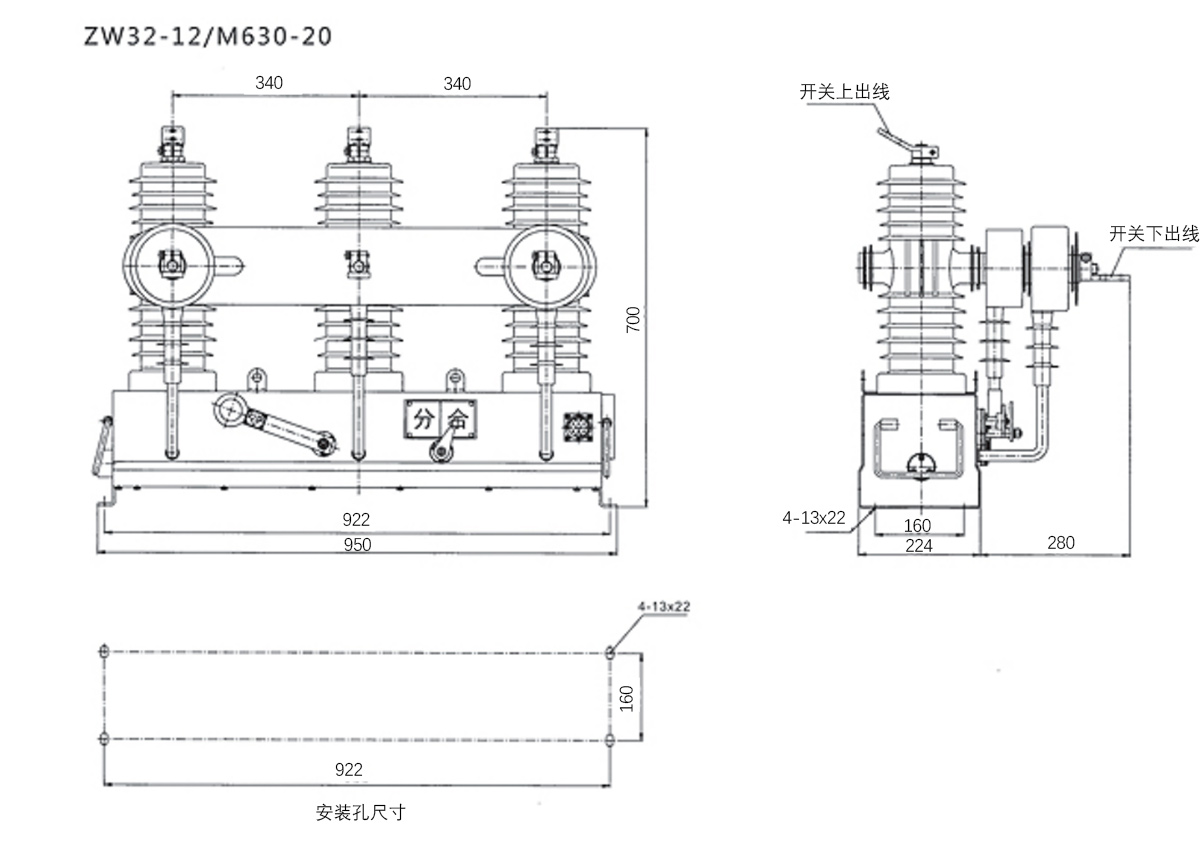

外形及安装尺寸

使用环境条件

1、周围空气温度：上限+40℃，下限-30℃；        2、海拔：≤1000m（若海拔增高，应与制造商协商）；

3、风压：不超过700Pa（相当于风速34m/s）；    4、地震烈度：不超过8度；

5、污秽等级：IV级：                                              6、相对湿度：日平均不大于95%，月平均不大于90%；

7、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

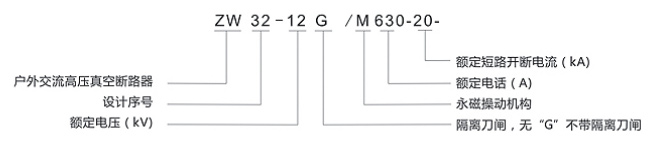

型号及含义

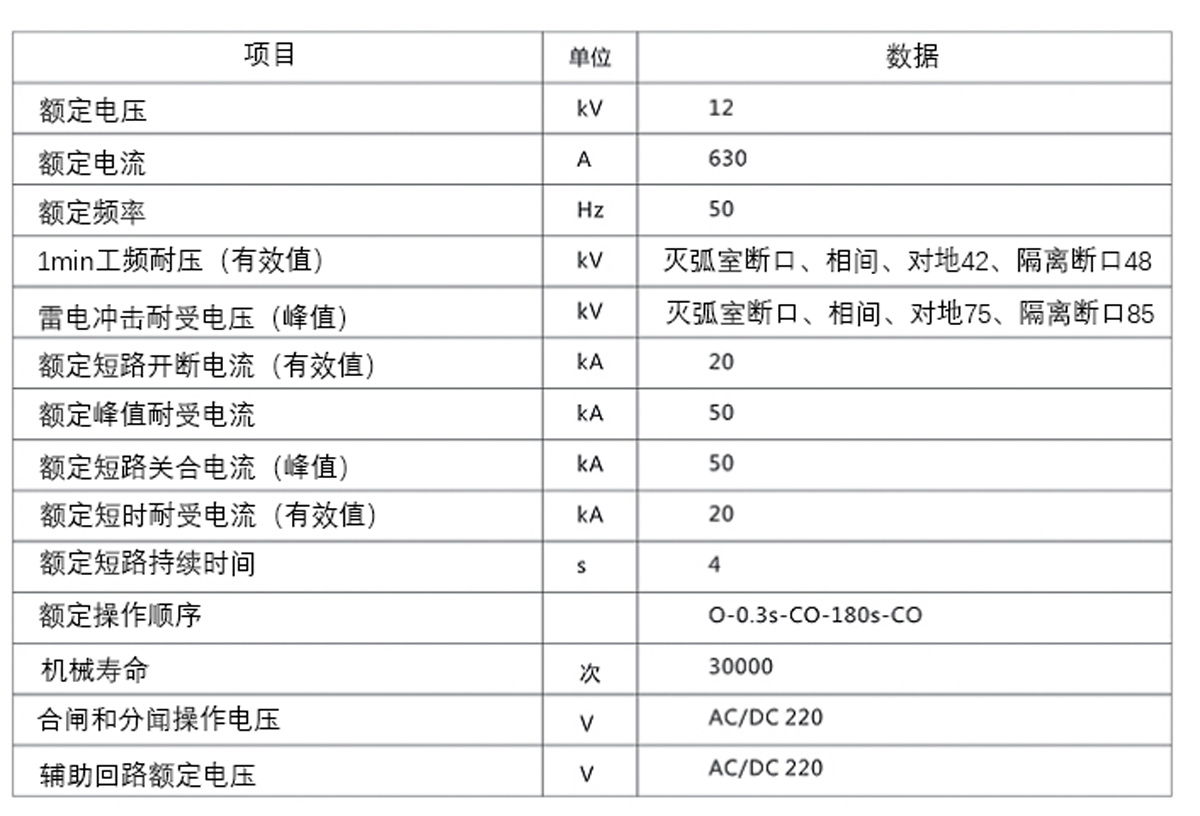

断路器技术参数

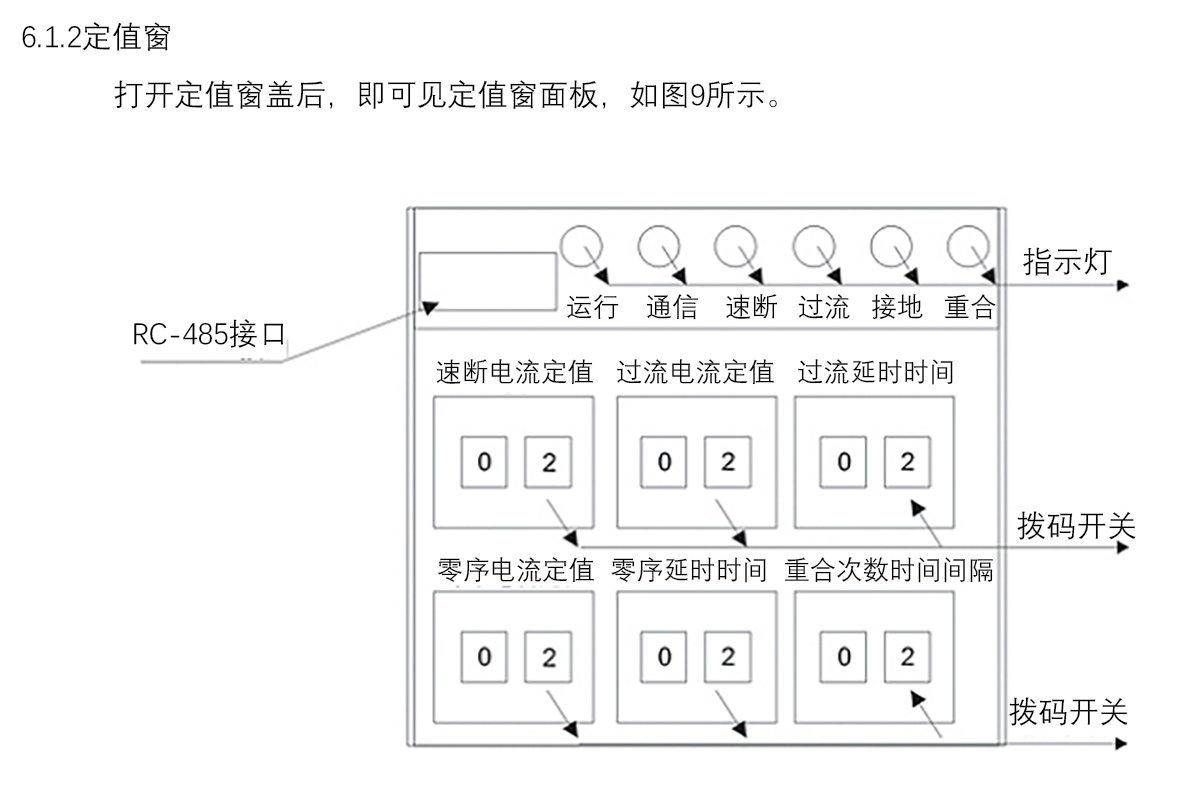

控制器的保护工作原理及处理方式

7.1单相接地故障动作原理

7.1.1中性点不接地或中性点经消弧线圈接地系统

线路正常时，变电站出线开关和分界断路器均处于合闸状态，一旦用户界内发生单相接地故障，分界断路器内置的零序互感器检测到的零序电流接近于全网的零序电流，超过事先整定的参数，经延时，判断为界内永久性单相接地故障，分界断路器自动分闸，将故障区隔离开。

使用手机短信通信的，还会上报事帮信息。其它相邻用户和主经路的单相接地故障刚属于界外故障，该断路器零序电流互感器检测到的零序电流远小于整定值，断路器不动作。

7.1.2中性点经小电阻接地系统中，变电站虽有零序保护，但中要是该用户界内发生单相接地故障，该用户的分界断与变电站保护依靠动作时限配合，分界断路器先于变电站开关动作，从而切断了单相接地故障，保证其它用户安全用电。

界内、界处单相接地故障判定和处理，见图10.

7.2单相故障处理
