概述

ZW32-24型户外真空断路器（以下简称断路器）为额定电压24kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。

符合标准

GB1984《交流高压断路器》

GB11022《高压开关设备和控制设备标准的共同技术要求》

GB311.1-6《高压输变电设备的绝缘配合》

GB763《交流高压电器在长期工作时的发热》

GB2706《交流高压电器动、热稳定试验方法》

GB3309《高压开关设备在常温下的机械试验》

DL/T593《高压开关设备的共同订货技术条件》

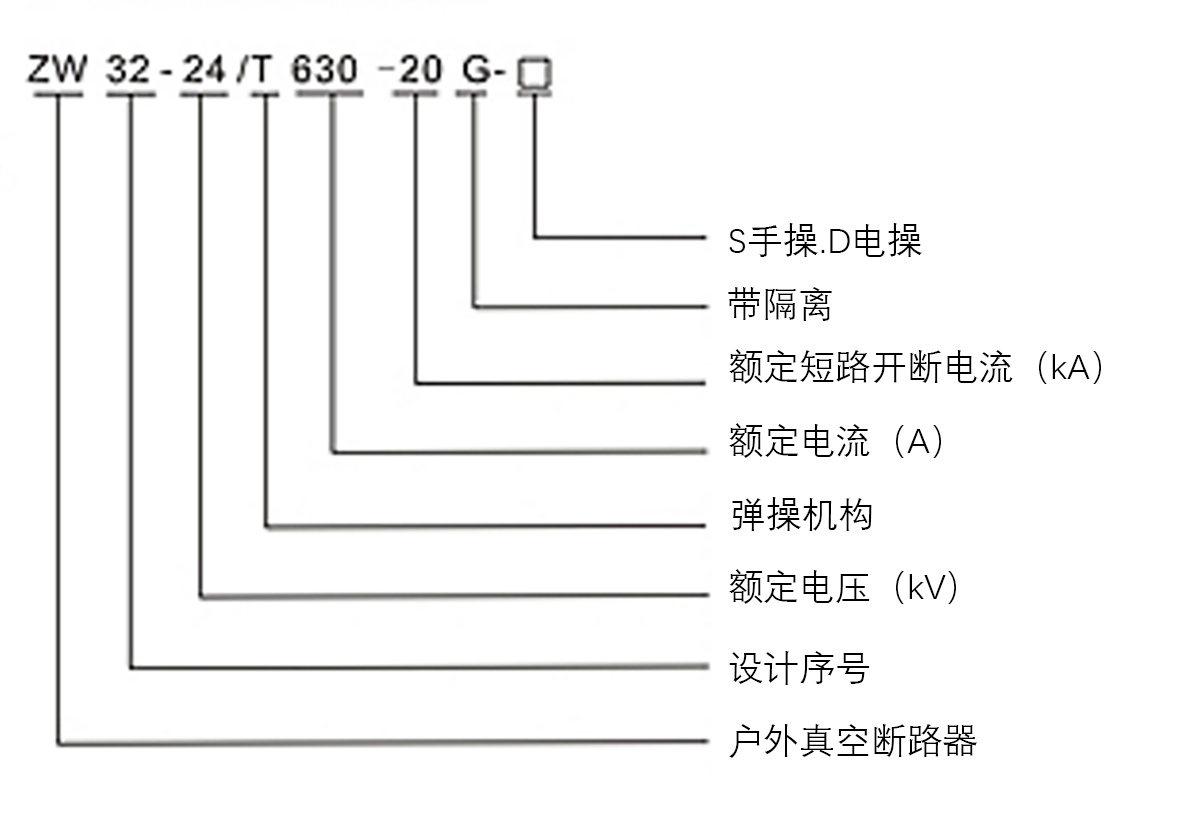

型号及其含义

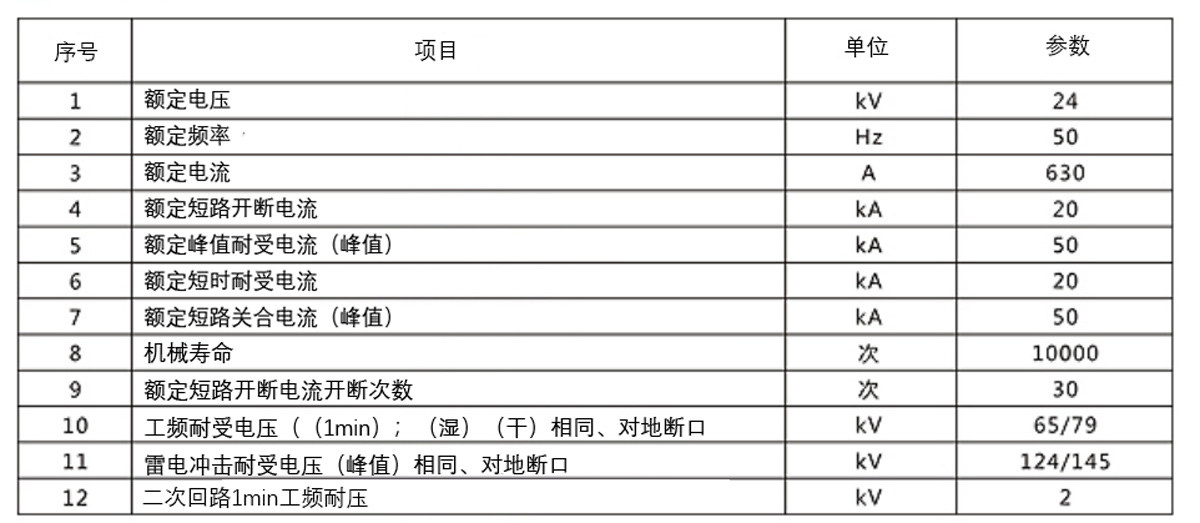

主要技术参数

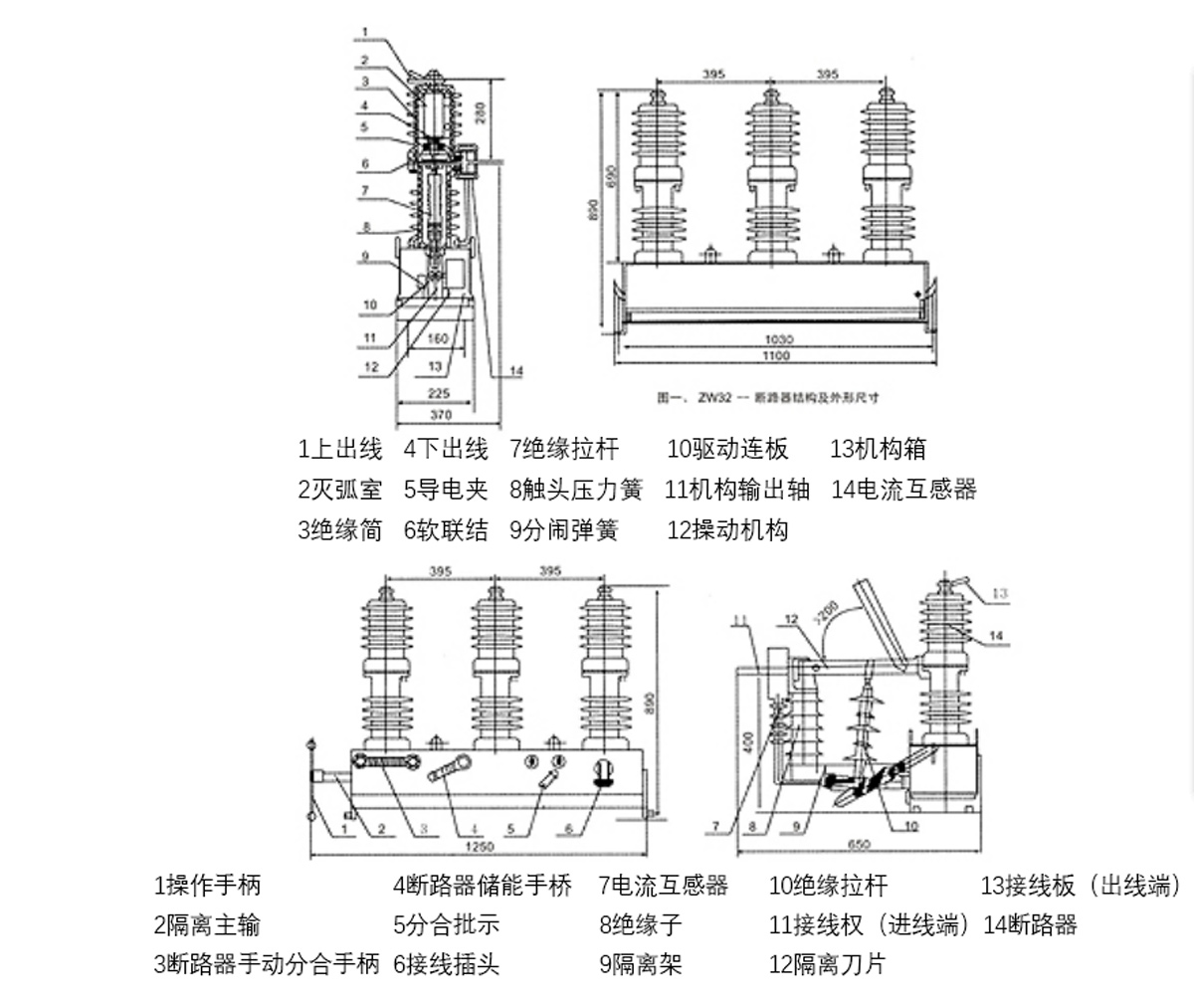

外形及安装尺寸图
