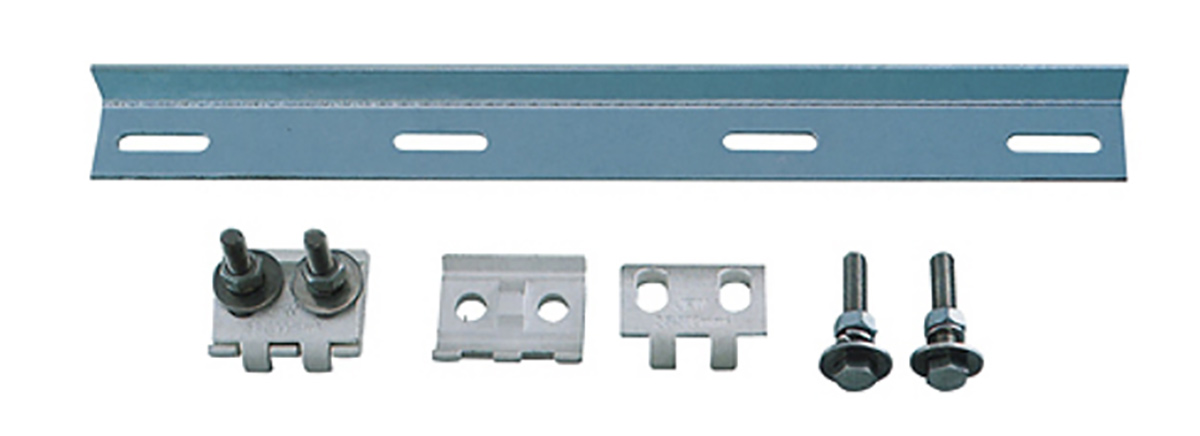

附件及线夹

产品概述

GW10x系列户外高压交流双绝缘子隔离开关为单相钩棒不带负荷操作型开关。用于交流50Hz或60Hz，额定电流630A、1000A或1250A，额定电压15kA及以下的架空线路中，主要与断路器或负荷开关配合使用，为其提供可见断口，提高设备操作及维修的安全性。在无负荷的情况下采用带电操作杆进行分合操作。

GW10x系列柱上单相隔离开关是单相的钩棒操作型开关，用于12kV架空线的隔离，广泛与断路器或负荷开关配合使用并为线路提供安全的可见断口。此开关可以在无负荷的情况下进行开合操作。

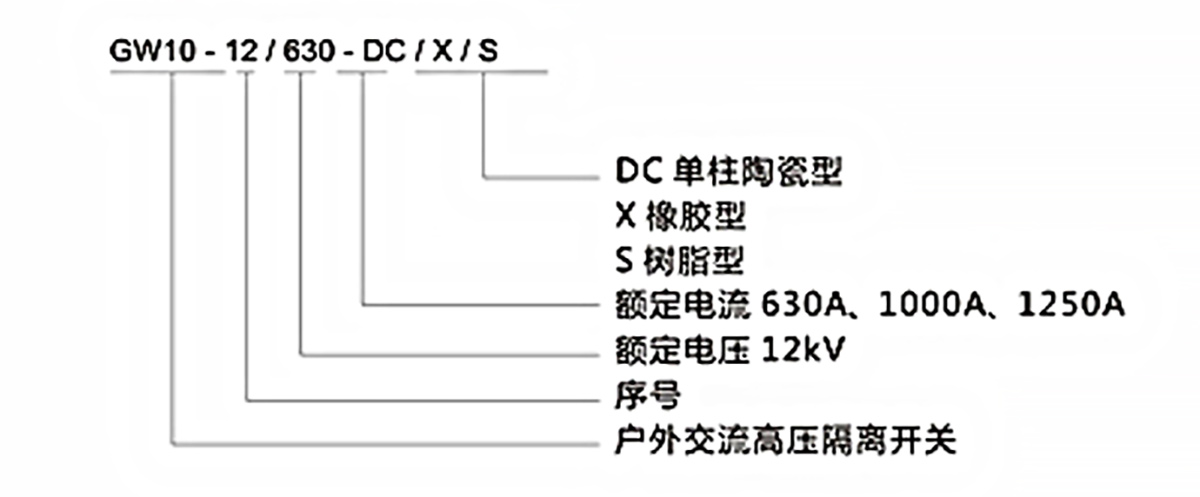

型号说明

产品特点

底座采用优质的304不锈钢和热浸锌防腐工艺处理的高强度钢板，确保了可靠的操作和防腐属性；采用方形马车螺栓配合底板上的方孔，便于实际安装。

支柱绝缘子

采用高强度硅橡胶绝缘子，绝缘性能好安装时轻巧而省时省力，同时具备良好的疏水性能。大爬距的设计使产品达到了IV级污秽等级。

采用国外进口高性能户外环氧树脂注射而成型耐腐蚀和户外抗紫外线老化的能力，疏水性能、绝缘性能强、工艺极佳、爬电距离398mm级污秽等级lV。

主回路设计

采用对称的双静触头设计，使产品拥有双回路导通，同时坚固旋转部分处于非主导电回路位置，在正常运行情况上确保了较低的温升（温升试验电流为1：1倍的额定电流）。主要导电回路的元器件均采用镀银工艺处理，有效地增强了该隔离开关的导电性能。

接线端子

采用进口材料精铸而成，表面镀锡3um，配套优质304不锈钢标准件，适合35-300m2铜铝线缆均可使用独特的原材料及工艺解决了铜铝腐蚀的问题。双孔设计大小和间距都符合国内用户的使用。

刀间限位装置

可增强刀阐操作时候的稳定性，且有90°或160°两种限位方式。默认出厂方式为160°限位（如上图所示）若需要90°限位或无需限位可自行调整，具体操作请参考产品使用说明书。拉环与转动锁销的杠杆设计，易于分闸操作与提高破冰能力。
